PheoPlot®輕便型植物表型成像分析系統
更新時間：2025-08-05
訪問次數：3977
PhenoPlot®輕便型植物表型成像分析系統基于易科泰技術（ZL 2020 2 2019108.9），由輕便型近地遙感平臺和成像單元組成，用于野外原位（in-situ）高光譜成像測量分析、LEDIF植物冠層葉綠素?zé)晒獬上穹治觥⒓癟hermo-RGB紅外熱成像與RGB成像融合分析等，可應用于植物表型成像分析、生態碳匯監測、盆栽植物或蒸滲儀系統植物表型成像分析及植物-土壤光譜成像分析等。
| 品牌 | 易科泰 | 產地類別 | 國產 |
|---|---|---|---|
| 應用領域 | 農林牧漁 |
PhenoPlot®輕便型植物表型成像分析系統基于易科泰技術（ZL 2020 2 2019108.9），由輕便型近地遙感平臺和成像單元組成，用于野外原位（in-situ）高光譜成像測量分析、LEDIF植物冠層葉綠素?zé)晒獬上穹治觥⒓癟hermo-RGB紅外熱成像與RGB成像融合分析等，可應用于植物表型成像分析、生態碳匯監測、盆栽植物或蒸滲儀系統植物表型成像分析及植物-土壤光譜成像分析、植物生理生態測量研究、脅迫與抗性評估、種質資源研究檢測、N含量評估等。
主要特點：
ü 模塊式快速拆裝結構，輕便、可折疊，方便在大田內對不同 Plot 樣地植物進行光譜成像測量分析，或?qū)?/span>Soiltron蒸滲儀技術的iPOT培養盆、miniPlot樣方進行掃描成像分析
ü 白天、夜間全天候采集植物表型性狀，包括結構形態及光合生理性狀等
ü 嵌入式操作系統，全中文觸控屏+ PC端用戶界面軟件雙重控制，方便系統調試、運行等
ü 可選配懸浮雙規式地面遙感平臺或移動式地面遙感平臺
ü 標配400-1000nm高光譜成像，可選配900-1700nm高光譜成像
ü 多源傳感器技術，全面成像測量分析植物表型：
? 高光譜成像分析、太陽光誘導葉綠素?zé)晒猓?/span>SIF）成像分析
? UV-MCF植物熒光高光譜成像分析
? LEDIF冠層葉綠素?zé)晒獬上穹治?/span>
? Thermo-RGB紅外熱成像與RGB成像融合分析
? 3D激光掃描成像分析（選配）
ü 位置記憶：可一鍵保存、讀取、刪除當前位置，自動移動精準定位，精度優于1mm
ü 內置光照度、溫濕度傳感器及GNSS，實時顯示環境因子信息及經緯度及海拔高度，并一鍵保存
ü 大容量鋰電，雙路并聯，可野外運行8小時以上
ü 可選配植物生理生態監測（客戶定制）：包括葉面溫度、葉面濕度、莖流、莖桿生長、果實生長、葉片葉綠素?zé)晒獗O(jiān)測及光合作用監測等
主要技術指標:
1) 平臺跨度：?jiǎn)屋S（X軸）標配跨度1.5m，可選配2m跨度
2) 平臺高度：標配高度160cm，50-160cm可調；可選配定制其它高度
3) 支持組合命令，可設置10條命令protocols，實現系統自動運行
4) 400-1000nm高光譜成像分析（標配）
a) 波段數：448，具備多光譜波段自由選擇功能，根據需求選擇感興趣光譜波段
b) F值：≥F/1.7
c) 空間像素：1024像素
d) 信噪比（峰值）：400:1
e) 幀率：330FPS（滿幀），最大每秒掃描高達9900行
5) 900-1700nm高光譜成像分析（選配）：
a) 光譜波段：224，具備多光譜波段自由選擇功能，根據需求選擇感興趣光譜波段
b) F值：≥F/1.7
c) 空間像素：640像素
d) 信噪比（峰值）：1000:1
e) 幀率：670FPS（滿幀），最大每秒掃描高達15000行
6) 標配光譜成像測量參數：
a) 植物冠層結構指數：NDVI、RDVI、MSR、SAVI、MSAVI、TVI、MCARI、MTVI、EVI等
b) 植物或作物色素指數，包括葉綠素指數、胡蘿卜素指數、花青素指數等
c) 葉黃素循環色素指數
d) 顏色指數：包括紅度指數、綠度指數、藍度指數、比值指數等，可區分100多種顏色波段
e) 生理生態指數：包括健康指數HI、衰老指數PSRI、日光誘導葉綠素?zé)晒猓⊿IF）指數等
f) 光合物候與碳匯監測分析參數等
g) 水分指數等
7) LEDIF冠層葉綠素?zé)晒獬上穹治觯吖庾V分辨率（spectral-resolved）成像解析葉綠素?zé)晒猓⒆詣?dòng)識別熒光峰值、自動成像分析不同波段熒光、熒光比值指數等，如F685/F740和F730-740/F680-690（反應葉綠素含量及植物長期脅迫等），F(xiàn)735/F700（可精確反映葉綠素含量）等（下圖葉綠素?zé)晒獬上窦t圈內為光合作用阻斷劑DCMU標記葉片）

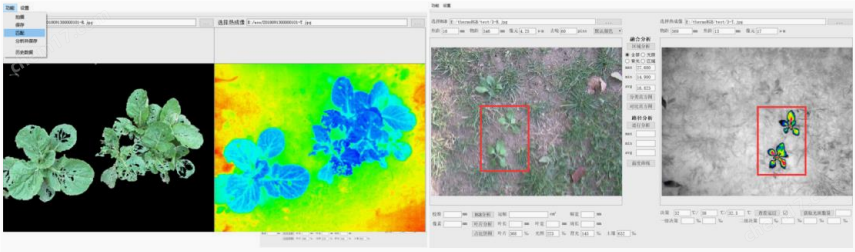

8) Thermo-RGB紅外熱成像與RGB成像融合分析:
9) Thermo-RGB成像融合分析：可進行手動/自動ROI分析；光照/背光葉片長度、寬度、周長、凸包面積、圓度等形態分析；最高、平均溫度、最大溫差、中位數等溫度分析；R/G/B、H/S/V等顏色分析，具備溫度直方圖統計、路徑分析、溫度轉換、圖/表導出等功能
a) 可見光-紅外熱成像雙鏡頭主機，RGB分辨率2000萬像素，紅外熱成像分辨率：640*512
b) 測溫范圍：-20℃-150℃；
c) 紅外熱成像與RGB成像匹配融合分析功能，對ROI（選區）、光照區（陽光照射葉片）、背光區（陰影葉片）、土壤等組分的溫度、面積比例等進行全面分析，高解析度精準分析冠層溫度響應（包括陽光照射葉片、陰影葉片及土壤等的差異化響應）
d) 分析參數：長度、寬度、周長、凸包面積、圓度、緊實度等形態參數；最高、平均溫度等溫度參數；R/G/B、H/S/V、綠視率等顏色參數
e) 溫度圖偽彩色顯示、ROI分析、路徑分析、頻率直方圖分析、決策分析等
